A műanyag raklap alapszerkezete az egyik legmeghatározóbb tényező a teljes ellátási láncon belüli teljesítményében. Szabályozza a villa bemeneti irányát, az állványokkal való kompatibilitást, a rakományelosztást, a halmozhatóságot és az automatizált kezelőrendszerekhez való alkalmasságot. A nem megfelelő alaptípus kiválasztása a raktározásban és a logisztikában az egyik leggyakoribb – és leginkább elkerülhető – forrása a működési elégtelenségnek és a berendezések összeférhetetlenségének. A Bingo műanyag raklappalettája négy elsődleges alaptípust fed le: Kilenc láb, Három futó, Hat futó és Kétoldalas – mindegyiket a különböző kezelési környezetekhez és terhelési követelményekhez tervezték.
Kilenc láb Műanyag raklapok : Az egyetemes igásló
A kilenc láb hosszú (kilenc lábú) alap egy 3 × 3-as rácsot tartalmaz, amely az egyes támasztólábakból áll, egyenletesen elosztva a raklap alsó oldalán. Ez az elrendezés két párhuzamos csatornakészletet hoz létre, amelyek mindkét irányban futnak, lehetővé téve négyirányú villabevezetés — a villák és a raklapemelő fogak bármely oldalról megközelíthetők a rakomány áthelyezése nélkül.
A négyirányú beléptetésnek köszönhetően a kilenc láb magas raklapok rendkívül sokoldalúak a forgalmas raktári környezetekben, ahol a rakományokat gyorsan, változó megközelítési szögekből kell kezelni. A meghatározott sarok- és éllábak tisztán fekszenek az állványtartó sínekre, megbízható teljesítményt nyújtva a szelektív raklapos állványrendszerekben. A szabványos HDPE kilenc lábos raklap általában támogatja a dinamikus terhelés 1000-1500 kg és 4000–6000 kg statikus padlóterhelés, a fedélzet kialakításától és az anyagminőségtől függően.
- A legjobb: Általános raktározás, szelektív állványrendszerek, e-kereskedelem teljesítése, kiskereskedelmi forgalmazás és minden kézi emelőkocsival vagy villástargoncával végzett művelet.
- Főbb előny: Maximális kezelési rugalmasság négyirányú hozzáféréssel, amely kompatibilis az összes szabványos anyagmozgató berendezéssel.
Három futó Műanyag raklapok : Stabilitás nehéz és sűrű terhelésekhez
Három futópaletta helyettesíti az egyedi lábrácsot három folytonos hosszirányú gerendával – vagy futókkal –, amelyek a raklap alsó részének teljes hosszában átnyúlnak. A villás bemenet csak a két rövid végről lehetséges, így ez a kétirányú belépés konfigurációt. Mivel a terhelés a futópálya teljes hosszában oszlik el, nem pedig különálló lábpontokra koncentrálódik, három futóraklap kivételesen nagy teherbírást tesz lehetővé – a statikus értékek gyakran meghaladják 5000 kg nagy teherbírású változatokhoz.
A futószerkezet szélesebb, stabilabb érintkezési lábnyomot is biztosít a padlón, csökkentve a puha vagy egyenetlen felületekbe való süllyedés kockázatát. Emiatt a három futós raklap előnyös választás kültéri tárolóhelyekhez, vízelvezető csatornákkal ellátott hűtőházak padlózatához és nehézipari alkalmazásokhoz, például gépekhez, tekercses fém- és ömlesztett vegyszer-tartályokhoz.
- A legjobb: Nehéz vagy sűrű terhelések, padlószintű blokktárolók, ipari és gyártási környezetek, valamint olyan helyzetek, ahol a maximális statikus teherbírás a prioritás.
- Főbb előny: Kiváló statikus teherbírás és padlóstabilitás a lábra épített kialakításokhoz képest.
Hat futómű műanyag raklap: Továbbfejlesztett támogatás az állványokhoz és szállítószalagokhoz
Hat futós raklap kiterjeszti a futópálya koncepcióját azáltal, hogy hat hosszirányú tartógerendát építenek be – jellemzően három párban vannak elrendezve – az alsó oldalon. Ez a sűrűbb futómintázat jelentősen megnöveli az állványgerendákkal és szállítógörgőkkel érintkező csapágyfelületet, csökkenti a raklap elhajlását terhelés alatt valamint az automatizált kezelőrendszerek következetességének javítása.
A kiegészítő futószalagok egyenletesebben osztják el a súlyt a fedélzeti fesztávon, így a hat futófelületű raklap kiválóan alkalmas olyan állványos alkalmazásokhoz, ahol a raklap rugalmasságát szigorú tűréshatárokon belül kell tartani – különösen a behajtós állványok, a toló állványok és a raklap feszültség alatti tárolási rendszerek esetében. A három futós raklaphoz hasonlóan hat futós kivitel is kétirányú villabevezetést tesz lehetővé, így a targonca megközelítési irányát a létesítmény elrendezésén belül kell megtervezni.
- A legjobb: Alacsony elhajlást igénylő állványos tárolórendszerek, görgős szállítószalagok, be- és visszatolható állványok, valamint közepes és nehéz, egyenletesen elosztott terhelést kezelő műveletek.
- Főbb előny: Nagyobb a nyaláb érintkezési felülete, mint a három futómű kialakításánál, jobb állványstabilitást és csökkentett fedélhajlítást biztosítva.

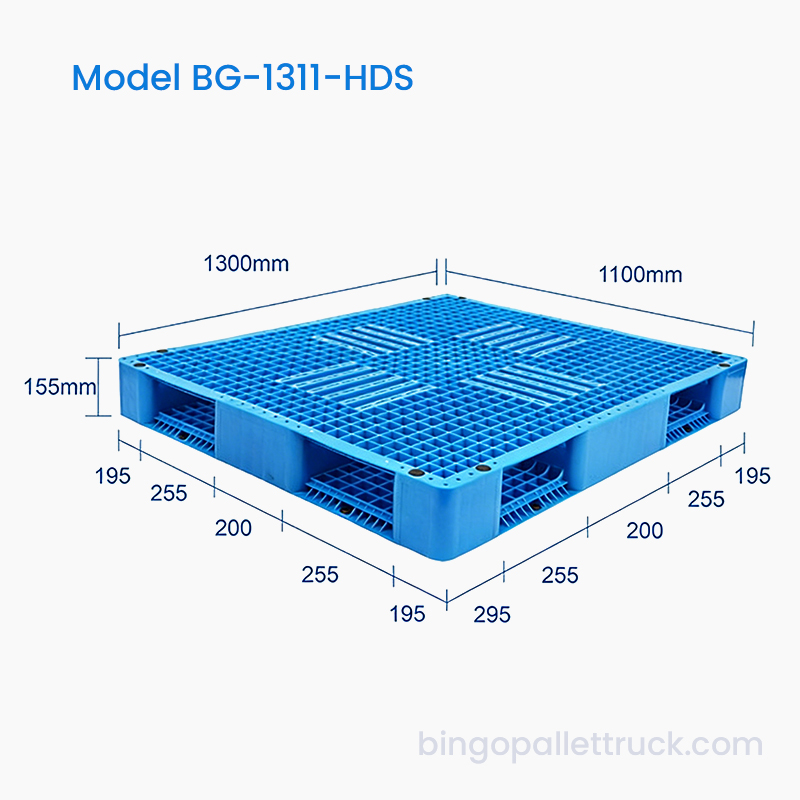

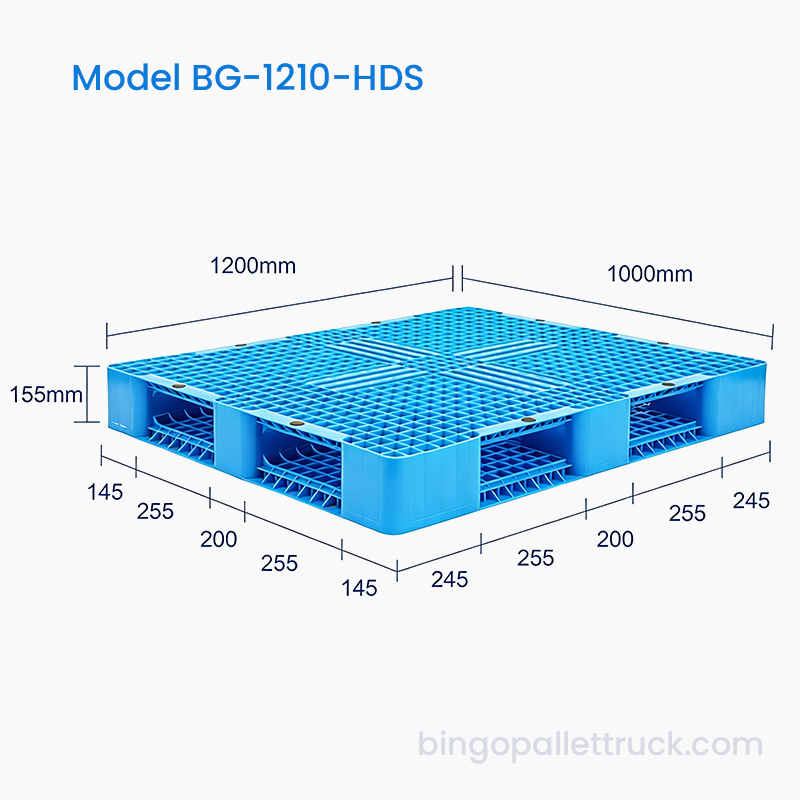

Kétoldalas Műanyag raklapok : Maximális sokoldalúság és szerkezeti merevség
A kétoldalas raklapok tetején és alján is teljesen burkolt felület található, köztük egy szerkezeti mag. Ellentétben az egyoldalas raklapokkal – amelyeknek funkcionális felső szintje és nyitott alja van – a kétoldalas kivitelek mindkét oldalról berakodhatók és kezelhetők. Ezt visszafordítható használhatóság hatékonyan megduplázza a funkcionális fedélzeti felületet, meghosszabbítja a raklap élettartamát a kopás egyenletes elosztásával, és kivételes szerkezeti merevséget biztosít terhelés alatt.
A zárt kétszintes konstrukció különösen értékes a zárt hurkú, összevont raklaprendszerekben, ahol a raklapokat folyamatosan visszaküldik és újrahasznosítják – a sérült felület megfordítható a teljes funkcionalitás helyreállításához anélkül, hogy a raklapot vissza kellene vonni. A kétoldalas raklapok kiváló teljesítményt nyújtanak az automatizált tároló- és visszakereső rendszerekben (AS/RS), ahol mindkét oldalon a konzisztens geometria kritikus az érzékelő alapú pozicionálás és a robotizált kezelés szempontjából. Az egyoldalas raklapokhoz képest nagyobb súlyukat azonban figyelembe kell venni a kézi kezelés értékelésénél.
- A legjobb: Zárt hurkú raklapkészletek, AS/RS automatizált raktárak, maximális szerkezeti merevséget igénylő alkalmazások, valamint olyan műveletek, ahol a hosszú élettartam és a csökkentett cseregyakoriság a prioritás.
- Főbb előny: Megfordítható használható felületek, kiváló merevség és meghosszabbított élettartam a nagy ciklusú műveleteknél.
Az alaptípusok összehasonlítása egy pillantással
| Alaptípus | Fork Entry | Állványok alkalmassága | Statikus terhelhetőség | Tipikus alkalmazás |
| Kilenc láb | 4 irányú | Kiváló | 4000-6000 kg | Általános raktározás, szelektív állványozás, e-kereskedelem |
| Három futó | 2 irányú | Mérsékelt | 5000 kg | Nehéz rakomány, padlóblokk tároló, ipari |
| Six Runner | 2 irányú | Nagyon jó | 4000-6000 kg | Behajtó állványok, szállítószalagos rendszerek, közepesen nehéz rakományok |
| Kétoldalas | 4 irányú | Kiváló | 5000-8000 kg | Raklapmedencék, AS/RS automatizálás, nagy ciklusú műveletek |
A Bingo műanyag raklap alaptípusok összehasonlítása a legfontosabb működési kritériumok között
Hogyan válasszuk ki a megfelelő alaptípust a művelethez
Az alaptípusnak az üzemeltetési követelményeihez igazítása megakadályozza a költséges berendezések össze nem illését, és maximalizálja a raklap élettartamát. A következő kritériumoknak kell irányítaniuk a választást:
- Kezelő berendezések a helyszínen: Ha a kézi emelőkocsikat rendszeresen használják, a négyirányú belépés elengedhetetlen – válassza a Kilenc láb vagy a Kétoldalas lehetőséget. A kétirányú futó raklapok targoncakezelést igényelnek, és a megközelítési irányhoz képest helyesen kell elhelyezni őket.
- Állványrendszer típusa: A szelektív állványozáshoz a Nine Feet raklapok megbízhatóan teljesítenek. A behajtható, a visszatolható és a raklapáramú állványok előnye a Six Runner kialakítások nagyobb nyalábérintkezési felülete. A kétoldalas raklapok megfelelnek az AS/RS rendszereknek, ahol mindkét oldalon geometriai összhangra van szükség.
- Rakomány tömege és eloszlása: A 3000 kg feletti terhelést a padlón tárolt tárolókban, vagy a pontterhelésű nehéz tárgyakat, például gépeket vagy dobokat jobban kiszolgálják a Three Runner vagy a Six Runner talpak, amelyek nagyobb érintkezési felületre osztják el a súlyt, mint a lábalapú kiviteleknél.
- Raklapkészlet és visszatérési gyakoriság: A nagy raklapforgalommal járó zárt hurkú műveletek nagy hasznát veszik a kétoldalas raklapoknak – a megfordítható fedélzet megduplázza a használható élettartamot és csökkenti a csere gyakoriságát, csökkentve a ciklusonkénti összköltséget.
- Automatizálási kompatibilitás: A görgős szállítószalagok és az AS/RS rendszerek jellemzően meghatározott alapprofilokhoz vannak konfigurálva. A kiválasztás véglegesítése előtt erősítse meg a raklap alap geometriáját az automatizálási berendezések szállítójával.
Mint a Műanyag raklapok Base Types Manufacturer , A Bingo globális ügyfeleinek egyablakos, integrált megoldásokat kínál az anyagtároláshoz és -kezeléshez. A Bingo műanyag raklappalettája felöleli mind a négy alaptípust – Kilenc láb, Three Runner, Six Runner és Two Sided –, amelyeket szigorú minőségellenőrzési eljárásokkal gyártanak, hogy minden termék megfeleljen a nemzetközi szabványoknak. A Bingo elkötelezett amellett, hogy költséghatékony megoldásokat kínáljon a gyártás, az e-kereskedelmi logisztika, a raktározás és disztribúció, valamint a szupermarketek kiskereskedelme terén, és fenntartja a "Minőség az első, mindenki számára előnyös együttműködés" minden világszerte szállított termékben.
Gyakran Ismételt Kérdések
Mi a különbség a három és a hat futómű műanyag raklap között?
Mindkét kivitel folytonos hosszanti gerendákat használ, nem pedig különálló lábakat, és mindkettő kétirányú villabevezetést kínál. A fő különbség a gerendasűrűségben rejlik: a három futófelületű raklap három gerendával rendelkezik, amelyek széles padlókontaktust és nagyon nagy statikus kapacitást biztosítanak, így ideálisak a padlóraktározás legnehezebb terheihez. Hat futós raklapon hat gerenda van elhelyezve a raklap szélességében, növelve a felfekvési felületet az állványgerendákon és a szállítószalagokon, valamint a raklap elhajlásának csökkentése — jobban megfelelnek az állványos tárolásra és az automatizált szállítószalag-alkalmazásokra, ahol a flexibilis tolerancia kritikus.
Használhatók-e kilenc lábos raklapok behajtós állványban?
Kilenc lábas raklapok használhatók behajtós állványban, de alkalmasságuk az állványsínek közötti távolságtól és a raklap lehajlási értékétől függ. A mélyebb behajtóhelyeken – ahol széles a sínek közötti támaszték nélküli fesztáv – a fedélzet a biztonságos határokon túl nagy terhelés esetén meghajolhat. A hat futós raklapok, amelyek nagyobb nyalábérintkezési felületükkel rendelkeznek, általában az előnyben részesített választást jelentik a behajtható állványokhoz, mivel egyenletesebben osztják el a terhelést a sín fesztávolságán, és idővel jobban megtartják a geometriát.
A kétoldalas raklapok nehezebbek, mint az egyoldalas raklapok?
Igen. A zárt kétszintes konstrukció több anyagot használ, mint az egyoldalas kialakítás, ami nagyobb raklaptömeget eredményez – jellemzően 30-50%-kal nehezebb mint egy egyenértékű, azonos alapterületű egyoldalas raklap. A jelentős kézi kezelési lépésekkel járó műveleteknél ezt a többletsúlyt figyelembe kell venni az ergonómiai értékelés során. Csak targoncás vagy automatizált környezetben a súlykülönbségnek nincs gyakorlati hatása a műveletekre, és a kétoldalas raklapok hosszabb élettartama és megfordíthatósága általában alacsonyabb teljes birtoklási költséget eredményez az idő múlásával.
