Mi az ipari állvány?

Ipari állványok a nagy teherbírású, tervezett acél tárolószerkezetek kategóriája, amelyeket arra terveztek, hogy megszervezzék, támogassák és szisztematikusan hozzáférjenek az árukhoz, anyagokhoz és alkatrészekhez a raktárakban, elosztóközpontokban, gyártólétesítményekben és kiskereskedelmi raktárakban. Ez a modern ellátási lánc alapvető tárolási infrastruktúrája , amely lehetővé teszi a létesítmények számára a függőleges épületmagasság hatékony kihasználását, a készletek típus és hely szerinti rendszerezését, és lehetővé teszi a mechanikus kezelőberendezések – targoncák, tolóoszlopos targoncák, raklapemelők – megbízható és biztonságos hozzáférését a tárolt rakományokhoz.

Ellentétben a háztartási polcokkal vagy a kis teherbírású tárolókkal, az ipari állványokat jelentős terhelések elviselésére tervezték – tárolási pozíciónként jellemzően több száz kilogrammtól több tonnáig –, és olyan szerkezeti acélprofilokból készülnek, amelyeket kiszámítottak, teszteltek és tanúsítottak, hogy megfeleljenek a nemzeti és nemzetközi terhelési szabványoknak. Egy megfelelően meghatározott és telepített ipari állványrendszer 200-400%-kal növelheti a felhasználható tárolókapacitást összehasonlítva a padlószintű egymásra rakással ugyanazon a lábnyomon, így ez az egyik legjobban megtérülő infrastrukturális beruházás, amely bármely logisztikai vagy gyártási művelet számára elérhető.

Az ipari állványok a rendszertípusok széles családját ölelik fel – a szabványos szelektív raklapos állványoktól és a konzolos állványoktól az automatizált magasrekeszű megoldásokig és a dinamikus áramlási rendszerekig – amelyek mindegyike a terheléstípus, a tárolási sűrűség, az áteresztőképesség és a kezelőberendezés egy adott kombinációjához készült.

Miben különbözik az ipari állványok a hagyományos polcoktól

Az ipari állványok és a szokásos kereskedelmi vagy háztartási polcok közötti különbség jelentős, és túlmutat a méreteken. Az ipari állványokat szerkezeti rendszernek tervezték – nem bútorterméknek –, specifikációit, felszerelését és használatát formális műszaki szabványok szabályozzák.

• Terhelhetőség: Ipari állványok beam levels typically carry 500 kg to 5,000 kg or more per level. Standard office or retail shelving is rated for 50 to 200 kg per shelf — an order of magnitude less.
• Magasság: Ipari állványok routinely extends to 6, 10, or even 40 meters in automated high-bay warehouses. Standard shelving rarely exceeds 2.5 meters.
• Kezelőberendezések integrációja: Ipari állványok is sized and spaced to accommodate forklift trucks, reach trucks, order pickers, and automated stacker cranes. Standard shelving is accessed manually.
• Mérnökség és tanúsítás: Ipari állványok systems are subject to structural engineering calculations, load testing, and certification under standards such as EN 15512, FEM 10.2.02, RMI, or AS 4084. They require formal installation by qualified personnel, floor anchor engineering, and mandatory load signage.
• Biztonsági előírás: Ipari állványok installations are subject to workplace health and safety legislation, mandatory periodic inspection requirements, and specific damage assessment and reporting protocols that do not apply to standard shelving.

Az ipari állványok alapvető szerkezeti elemei

Minden ipari állványrendszer – típustól függetlenül – alapvető szerkezeti elemekből áll. Ezen összetevők megértése tisztázza, hogy a rendszer hogyan viseli a terhelést, hogyan van összeszerelve, és hol összpontosulnak a sérülések vagy meghibásodások.

Álló keretek

Az álló keretek az állványszerkezet függőleges teherhordó oszlopai. Mindegyik keretpanel két függőleges oszlopból áll, amelyeket vízszintes és átlós merevítőelemek kötnek össze, és merev létraszerű szerkezetet alkotnak. A keretmagasságok 2 métertől alacsony szintű komissiózási rendszerek esetén 12 métertől vagy még magasabbig terjednek a magas rekeszű szelektív állványok esetében. A függőleges oszlop keresztmetszeti profilja és acél szelvénye határozza meg a rendszer teherbírását - a nehezebb keresztmetszetű támasztékok nagyobb tengelyirányú terhelést hordoznak, és ellenállnak a targonca által okozott nagyobb excentrikus erőknek.

Terhelési gerendák

A rakodógerendák vízszintes elemek, amelyek függőleges keretpárok között helyezkednek el, és alkotják azokat a polcokat, amelyeken raklapok vagy áruk fekszenek. A függőleges oszlopokhoz kapcsos vagy horgos csatlakozórendszeren keresztül csatlakoznak, amely lehetővé teszi a magasság beállítását lépésenként – jellemzően 50 mm-rel vagy 75 mm-rel – szerszámok nélkül, lehetővé téve az állványok újrakonfigurálását a termék méreteinek változása esetén. A gerenda hossza és szelvénymélysége a fesztávhoz és a terheléshez van tervezve: a nagyobb terhelést hordozó hosszabb gerendáknak mélyebb szakaszokra van szükségük, hogy korlátozzák a terhelés alatti elhajlást.

Alaplapok és padlóhorgonyok

Mindegyik függőleges keret acél alaplemezzel van ellátva, amely elosztja a koncentrált oszlopterhelést a raktár padlólemezében. Az alaplemezek rögzítése a padlóhoz mechanikai vagy vegyi horgonyokkal történik, amelyeket az állványterhelés, a horgony típusa és a betonlemez jellemzői alapján a szerkezetmérnök határozza meg. A padlórögzítés megkérdőjelezhetetlen biztonsági követelmény az összes főbb ipari állványszabvány szerint – a rögzítetlen állványok komoly összeomlási kockázatot jelentenek, különösen targonca ütközés vagy szeizmikus körülmények között.

Sortávtartók és merevítők

A sortávtartók vízszintes elemek, amelyek egymás melletti állványsorokat kötnek össze, egyenletes folyosótávolságot tartanak fenn, és oldalirányú stabilitást biztosítanak a teljes állványszerkezetnek. A tervszerű merevítés (vízszintes rögzítés a gerenda szintjén) és a felső szintű merevítés tovább merevíti az állványrendszert az oldalirányú erőkkel szemben. Ezek az alkatrészek különösen fontosak a magas állványrendszerekben és a szeizmikus aktivitásnak kitett régiókban.

Biztonsági és védőtartozékok

A komplett ipari állványrendszer számos védő- és biztonsági tartozékot tartalmaz: az oszlopvédők és a folyosóvégvédők elnyelik a targonca ütéseit, mielőtt azok elérnék az állványacélt; a gerenda biztosítócsapjai megakadályozzák a gerendák elmozdulását a targonca felfelé irányuló érintkezése miatt; a dróthálós fedélzetek vagy raklaptartó rudak biztonságos rakfelületet biztosítanak a nem szabványos raklapoknak vagy ömlesztett áruknak; és a kötelező terhelési figyelmeztetések minden mezőn tájékoztatják a kezelőket a szintenként és mezőnként megengedett maximális terhelésről.

Az ipari állványrendszerek fő típusai

Az ipari állványok nem egyetlen termék, hanem tervezett rendszerek széles családja, amelyek mindegyike a tárolási sűrűség, a termékek hozzáférhetősége, az átviteli sebesség és a kezelőberendezés típusa eltérő egyensúlyára van optimalizálva. A megfelelő rendszertípus kiválasztása a raktártervezés egyik legkövetkezményesebb döntése.

Szelektív raklapos állvány

A szelektív raklapos állvány az ipari állványok legszélesebb körben használt formája világszerte. A raklapokat a folyosóról közvetlenül elérhető, egymélységű pozíciókban tárolja, biztosítva 100%-os szelektivitás — bármely raklap bármikor visszavehető anélkül, hogy egy másikat elmozdítanánk. Egyszerűsége, rugalmassága és kompatibilitása a szabványos ellensúlyos és tolóoszlopos targoncákkal teszi az alapértelmezett választássá az általános raktározáshoz sokféle cikkszámmal. A gerenda magassága állítható, így a rendszer újrakonfigurálható, ahogy a termékvonalak idővel változnak.

Be- és áthajtásos állványrendszer

A behajtható állvány lehetővé teszi, hogy a targoncák közvetlenül az állványszerkezetbe lépjenek, a raklapokat a sáv mélységében futó folyamatos sínvezetőkre helyezve. Lane mélysége 5-10 vagy több raklap gyakoriak, így ez a rendelkezésre álló legnagyobb sűrűségű statikus állványrendszer. A behajtható állványok a „last-in-first-out” (LIFO) elven működnek. Az áthajtós állvány minden sáv mindkét végéről hozzáférést biztosít, lehetővé téve az első az elsőben (FIFO) forgást. Mindkét típust széles körben használják hűtőtárolókban és ömlesztett áruk raktáraiban.

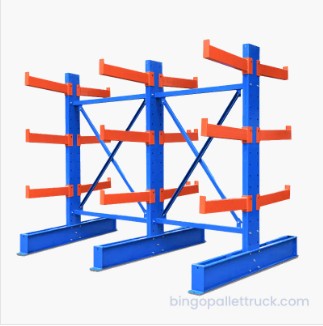

Konzolos állvány

A konzolos állványok egy központi függőleges oszlopból kiálló vízszintes karokat használnak, elülső függőleges akadályok nélkül – így ideális rendszer hosszú, szabálytalan vagy túlméretezett tárgyak tárolására, amelyek nem helyezhetők el a hagyományos zárt rekeszekben. A fa, az acélrúd, a csövek, a lemezanyagok, a bútorok és az autóalkatrészek mind tipikus konzolos állványterhelések. A karok magassága állítható, és könnyű, közepes vagy nagy teherbírásra konfigurálható a szakasz méretétől és az oszloptávolságtól függően.

Raklapáramú állványrendszer

A raklapáramú állványok ferde görgős vagy kerekes sávokat használnak a mély tárolási sávokon belül, így a raklapok gravitáció útján áramlanak a hátsó rakodófolyosóról az elülső kiszedési felületre. A valódi FIFO forgatás automatikusan megtörténik , ami ezt a rendszert preferált választássá teszi a romlandó áruk, gyógyszerek, italok és minden olyan termék esetében, amelyre szigorú dátum-kód rotációs követelmények vonatkoznak. A 10-20 raklappozíció közötti sávmélység nagyon nagy tárolási sűrűséget és garantált raktári forgást tesz lehetővé.

Push-Back állvány

A visszatolható állványok ferde sínekre ágyazott kocsikat használnak az egyes tárolósávokon belül, amelyek általában elférnek 2-5 raklap mélységig . Új raklap betöltése a meglévő raklapokat visszaszorítja; az elülső raklap eltávolításakor a fennmaradó raklapok a gravitáció hatására előregördülnek. Ez a rendszer szabványos tolóoszlopos targoncákat használ, jobb sűrűséget kínál, mint az egymélységű szelektív állványok, és kiválóan alkalmas az azonos cikkszámú több raklappal végzett műveletekhez, amelyek nem igényelnek FIFO-forgatást.

Mezzanine állványok és többszintes polcok

A magasföldszintes állványszerkezetek további szinteket hoznak létre egy raktárépületen belül, hatékonyan megkétszerezve vagy megháromszorozva a hasznos alapterületet szerkezeti építési munkák nélkül. A többszintű polcrendszerek járdákat és lépcsőket használnak a kézi komissiózó polcok több szintjéhez való hozzáférés érdekében, támogatva a nagy sűrűségű kis alkatrészek tárolását olyan létesítményekben, ahol korlátozott az alapterület, és nagyszámú egyedi SKU-t kell hozzáférhető helyen tárolni.

Mobil állványok

A mobil állványok szabványos szelektív állványsorokat szerelnek fel a padlóba ágyazott síneken futó motoros alapokra. A teljes állványrendszer egyetlen blokkba tömörül, és mindig csak egy folyosó van nyitva. Ez kiküszöböli az összes redundáns folyosót az alaprajzból, amivel megnöveli a raklap tárolási kapacitását akár 80% a statikus szelektív állványokhoz képest ugyanazon a területen. A mobil állványok különösen értékesek szabályozott hőmérsékletű környezetekben, például hűtőházakban és gyógyszertáraknál, ahol a kihasználatlan folyosók hűtése jelentős folyamatos költséget jelent.

Automatizált tárolási és visszakereső rendszerek (AS/RS)

Az ipari állványtechnológia legmagasabb szintjén az automatizált raktározási és visszakereső rendszerek integrálják az állványszerkezeteket robot-felrakódarukkal, ingakocsikkal vagy raktárfelügyeleti rendszer (WMS) által vezérelt áruktól személyig rendszerekkel. A magasba épített AS/RS állványszerkezetek elérhetik 30-45 méter magas , rakodódarukkal, amelyek folyosónként óránként 60-120 raklapmozgást érnek el. Ezek a rendszerek maximális tárolási sűrűséget, minimális munkaerő-függőséget és nagyon nagy átviteli pontosságot biztosítanak.

Ipari állványrendszerek összehasonlítása

Az alábbi táblázat a főbb ipari állványrendszer-típusok strukturált összehasonlítását tartalmazza a raktártervezésben használt kulcsfontosságú kiválasztási kritériumok között.

Az ipari állványok iparágai és alkalmazásai

Az ipari állványok a modern gazdaság gyakorlatilag minden olyan ágazatának alapját képezik, amely magában foglalja az áruk fizikai tárolását és mozgását. A különféle rendszertípusok, terhelési kapacitások és konfigurációk közötti sokoldalúsága révén a kis regionális elosztópontoktól a világ legnagyobb automatizált teljesítési központjaiig alkalmazható.

Kiskereskedelmi és e-kereskedelmi forgalmazás

A kiskereskedelmi elosztóközpontok és az e-kereskedelmi teljesítő raktárak több ezer aktív SKU-val működnek, és támogatniuk kell a gyors utánpótlási ciklusokat a nagysebességű egyedi komissiózás mellett. A szelektív állványozás – gyakran többszintű komissiózási polcokkal és automatizált áru-személyre rendszerekkel kombinálva – biztosítja az ezekhez a műveletekhez szükséges hozzáférhetőséget és rugalmasságot. Az aznapi és másnapi kézbesítés növekedése a sűrű, jól szervezett állványrendszert közvetlen versenyeszközzé tette. a kiskereskedelmi logisztikában.

Étel és Ital

A környezeti, hűtött és fagyasztott élelmiszer- és italraktárak az ipari állványok legigényesebb környezetei közé tartoznak. A szabályozott hőmérsékletű terület építése és üzemeltetése költséges, ezért a nagy tárolási sűrűség – amelyet behajtással, áramlással vagy mobil állványrendszerrel érhetünk el – gazdasági szempontból kritikus. A romlandó árukra vonatkozó szigorú FIFO készletforgatási követelményeket a raklapáramlási rendszerek automatikusan teljesítik. Az állványanyagoknak és bevonatoknak meg kell felelniük az élelmiszer-biztonsági szabványoknak, és ellenállniuk kell a tisztítószerek és a magas páratartalom korrozív hatásainak.

Gyógyszerészet és egészségügy

A gyógyszertárolás a legmagasabb szintű készletkövethetőséget, hőmérséklet-szabályozást és készletforgatást követeli meg. Az ipari állványoknak támogatniuk kell a GDP-nek (Good Distribution Practice) való megfelelést – egyértelműen meghatározott tárolási zónákkal, tételek elkülönítésével és dokumentált komissiózási pontossággal. Széles körben használják a hőmérséklet-szabályozott vonalakhoz való raklapáramú állványokat és a környezeti termékek szelektív állványait. A mobil állványokat egyre inkább nagy értékű vagy ellenőrzött anyagok tárolására használják ahol a térhatékonyság és a hozzáférés biztonsága egyaránt prioritás.

Autóipar és gyártás

Az alkatrészboltok, a gyártósoros szupermarketek és a késztermék-raktárak az autóiparban és az általános gyártásban az ipari állványokra támaszkodnak az alkatrészek összetett keverékének tárolására – a többszintű polcokon lévő kis rögzítőelemektől a nagy teherbírású raklapos állványok vagy konzolos rendszerek nagy részegységeiig. A gyártósorokra történő „just-in-time” (JIT) szállítás azonnali, megbízható hozzáférést igényel minden alkatrészhez, így ezekben a környezetekben a 100%-os szelektivitás kritikus követelmény.

Építőipar, fa és építőanyagok

Az építőkereskedők, a fagyárak és az építőanyag-forgalmazók a raktározásban a legnagyobb kihívást jelentő terhelési profilokat kezelik – hosszú, nehéz és szabálytalan alakú tételeket, mint például szerkezeti acél, tetőfedő lemezek, gipszkarton és fa. A konzolos állványok a hosszú formátumú áruk elsődleges megoldása, míg a nagy teherbírású raklapos állványok raklapos zsákos anyagokat, téglákat és blokkokat kezelnek. Számos létesítmény egyesíti mindkét rendszertípust egyetlen integrált tárolási környezetben.

Harmadik féltől származó logisztika (3PL)

A szerződéses logisztikai szolgáltatóknak több ügyfelet kell kiszolgálniuk különböző termékprofilokkal egyetlen megosztott létesítményből. A szelektív állványrendszert szinte általánosan használják a 3PL raktárakban mert állítható gerendamagassága, kompatibilis kezelőberendezése és közvetlen raklap-hozzáférhetősége a legrugalmasabb rendszerré teszi a változó ügyféligények kielégítésére az állványok jelentős átalakítása vagy újrabefektetése nélkül.

Az ipari állványok specifikációjának kulcstényezői

Az ipari állványrendszer helyes megadása megköveteli a tárolási környezet, a tárolandó áruk jellemzőinek, valamint a rendszer által támogatandó működési folyamatok strukturált elemzését. A specifikáció hibáit – alulméretezett teherbírást, rossz rendszertípust választottak ki, vagy nem veszik figyelembe a berendezési távolságok kezelését – költséges a telepítés után kijavítani.

Rakomány súlya és méretei

A raklappozíciónkénti maximális tervezési terhelés súlya és méretei meghatározzák a kívánt gerenda szakasz mélységét és hosszát, a függőleges oszlopszakaszt és a keretenkénti gerendaszintek maximális számát. A tipikus ipari raklapterhelés 500 kg-tól 1500 kg-ig terjed , nagy teherbírású rendszerekkel, amelyeket raklappozíciónként 3000 kg-ot meghaladó terhelésre terveztek. A megrakott raklap tervméretei meghatározzák a minimális gerendahosszt és keretmélységet, míg a rakott magasság a minimális gerendaszint-emelkedést (a gerendaszintek közötti függőleges távolságot).

Épület tiszta magasság és födém

A legalacsonyabb épületakadály – tetőgerenda, szegélyléc, sprinklercső vagy világítás – alsó oldaláig elérhető szabad magasság határozza meg a maximális állványmagasságot. Minimális távolság 500 mm és 1000 mm között a felső raklap és az épületszerkezet között tűzbiztonsági és üzemeltetési okokból szükséges. A raktári födémet szerkezetileg meg kell vizsgálni, hogy megbizonyosodjon arról, hogy képes elviselni az állvány alaplemezeiből eredő koncentrált pontterhelést teljes terhelés mellett, repedés vagy lerakódás nélkül.

Kezelőberendezések és a folyosó szélessége

A berakodáshoz és az állványból való kiemeléshez használt kezelőberendezések típusa közvetlenül meghatározza a szükséges folyosószélességet – és ezáltal a raktárszint folyosók által elfoglalt arányát a tároláshoz képest. A szabványos ellensúlyos targoncákhoz munkafolyosók szükségesek 3500 mm és 4000 mm között . A tolóoszlopos targoncák 2700-3200 mm-es folyosókban működnek. A keskenyfolyosós (NA) vezetésű targoncák 2100-2500 mm-es keskeny folyosókban, a nagyon keskenyfolyosós (VNA) irányított tornyos targoncák pedig mindössze 1600-1800 mm-es folyosókban működnek – jelentősen megnövelve a tárolótér és a forgalom arányát.

Tűzbiztonsági megfelelőség

Az ipari állványberendezéseknek meg kell felelniük a tűzbiztonsági előírásoknak, amelyek általában megkövetelik az égéstermék-elvezetést az egymás mellett elhelyezkedő állványsorok között, hogy lehetővé tegyék a hő és a gázok tetőszintű érzékelőkhöz való felemelkedését, az állványon belüli locsolórendszereket a közbülső szinteken a meghatározott magasság feletti állványokhoz, valamint olyan tárolási elrendezési konfigurációkat, amelyek nem akadályozzák a felső sprinklerek lefedettségének hatékonyságát. A tárolt áruk tűzveszélyességi besorolása – szabványos éghető, magas halmozású éghető, gyúlékony folyadékok – meghatározza az egyes létesítményekre vonatkozó speciális követelményeket.

Ipari állványok teherbírása és biztonsági szabványai

Az ipari állványberendezés szerkezeti biztonsága teljes mértékben attól függ, hogy a rendszer megfelelően van-e előírva, megfelelően telepítve, és mindenkor a névleges kapacitásán belül működik. A terhelhetőséget három szinten határozzák meg bármely állványrendszeren belül, és mindhárom határértéket egyszerre kell betartani.

• Egység teherbírása (UDL raklappozíciónként): Egy raklap maximális súlya és tartalma, amely egy gerendapárra helyezhető. Ezt az értéket a gerenda szakaszának szilárdsága és az álló keret azon képessége határozza meg, hogy képes elviselni az ebből eredő axiális és hajlító terheléseket.
• Nyalábszint kapacitás: Egyszerre egyetlen gerendapáron az összes raklappozícióban megengedett teljes terhelés. Ez nem egyszerűen az egységterhelés többszöröse – a terhelés eloszlása ​​a gerenda fesztávolságán befolyásolja a gerendaszakasz hajlítófeszültségét.
• Öböl kapacitása: Az egyetlen állványmezőn belül minden gerendaszinten megengedett teljes terhelés, amelyet a függőleges oszlopok axiális teherbíró képessége és a keret általános stabilitása kombinált terhelés mellett korlátoz.

Az ipari állványokat szabályozó főbb nemzetközi szabványok közé tartozik az EN 15512 és az EN 15620 (Európa), a FEM 10.2.02 (Európai Anyagkezelési Szövetség), az RMI ANSI MH16.1 (Észak-Amerika) és az AS 4084 (Ausztrália és Új-Zéland). Minden telepített állványmezőnek kötelező terhelési figyelmeztetést kell feltüntetnie a megengedett egységterhelés, gerendaszint-kapacitás és térkapacitás megjelenítése – a rendszert használó összes kezelő számára látható.

Ipari állványok ellenőrzése és karbantartása

Az ipari állvány egy szerkezeti rendszer, amely ki van téve a terhelési ciklusokból eredő folyamatos igénybevételnek és a targonca napi működésének elkerülhetetlen kisebb hatásainak. A fegyelmezett ellenőrzési és karbantartási program elengedhetetlen a szerkezeti integritás, a szabályozási megfelelés és a biztonságos munkakörnyezet fenntartásához.

Ellenőrzési szintek és gyakoriság

1. Napi operatív ellenőrzések: Minden raktári dolgozót ki kell képezni a látható állványsérülések – meggörbült támasztékok, elmozdult vagy megrepedt gerendák, hiányzó biztosítócsapok, elmozdult oszlopvédők vagy túlterhelt terek – felismerésére és azonnali jelentésére a napi munkavégzés részeként.
2. Heti dokumentált ellenőrzések: Egy kijelölt és képzett házon belüli polcellenőrnek legalább hetente szisztematikus ellenőrzést kell végeznie az összes polcsoron, és rögzítenie kell a megállapításokat egy szabványos károsztályozási rendszer segítségével. A piros címkés (nem biztonságos) rekeszeket a javításig azonnal ki kell rakodni, és azonnal üzemen kívül kell helyezni.
3. Éves szakértői vizsgálat: Egy független, képzett állványfelügyelőnek évente legalább egyszer átfogó auditot kell végeznie a teljes berendezésen, és hivatalos írásos jelentést kell benyújtania, amely a korrekciós intézkedésekre vonatkozó javaslatokat tartalmaz. Ezt az éves ellenőrzést a legtöbb nemzeti állványbiztonsági előírás előírja.

Állóoszlop sérülési határai

A targonca talajszinten történő ütközése az állvány sérülésének leggyakoribb formája. A legtöbb fő szabvány előírja, hogy a függőleges oszlop deformációja (hajlás, hajlítás vagy horpadás) meghaladja a 3 mm 300 mm-es szelvényhosszon mérve használaton kívül kell helyezni és ki kell cserélni, mielőtt a rekeszt újra használatba vennék. A halmozott kisebb sérülések, amelyek egyedileg nem érik el ezt a küszöböt, idővel az oszlop integritását is veszélyeztethetik, rávilágítva a rendszeres szakmai ellenőrzés fontosságára, nem pedig a napi vizuális ellenőrzésekre.

A sérülés színkód szerinti besorolása

A SEMA (Storage Equipment Manufacturers Association) kárt okozó közlekedési lámpák rendszere – amelyet nemzetközileg is széles körben alkalmaznak – az állványok sérülését zöld (nem szükséges intézkedés), borostyánsárga (figyelje meg és ütemezze a javítást meghatározott időn belül) vagy piros (azonnal távolítsa el a forgalomból) kategóriába sorolja. Ez a rendszer világos, konzisztens nyelvet biztosít az állványos állapot kommunikációjához üzemeltetők, biztonsági vezetők és ellenőrző mérnökök között, függetlenül azok műszaki hátterétől.

Az ipari állványok hatása a raktári hatékonyságra

Az ipari állványok stratégiai értéke messze túlmutat az áruk elhelyezésének egyszerű helyén. A jól megtervezett állványrendszer közvetlenül javítja a raktár átviteli sebességét, a készletek pontosságát, a munkaerő termelékenységét és a működési költségeket – mindez mérhető versenyelőnyben.

Tárolási sűrűség és helykihasználás

Az a raktár, ahol csak padlószinten rakodnak össze 2 raklap magasan, kb 0,8 raklappozíció alapterület négyzetméterenként . A 6 méteres szelektív állvány felszerelése tolóoszlopos targonca folyosókkal ezt növeli 2,5-3,5 raklappozíció négyzetméterenként — több mint háromszorosára növeli a tényleges tárolási kapacitást ugyanabban az épületben. A 30 méteres állványszerkezetekkel rendelkező, magas rekeszű automatizált rendszerek túlterhelhetik a sűrűséget 8-10 raklappozíció négyzetméterenként .

A leltár pontossága és nyomon követhetősége

A szisztematikus állványrendszer meghatározott helycímekkel – rekesz, szint és pozíció – biztosítja a fizikai infrastruktúrát a helyalapú raktárfelügyeleti rendszerek (WMS) számára. Minden raklaphoz egy meghatározott, ismert állványhely van hozzárendelve, amely lehetővé teszi a készletek valós idejű láthatóságát, a gyors ki- és visszakeresést, valamint a pontos ciklusszámlálást anélkül, hogy át kellene kutatni a raktárban. A WMS által felügyelt állványrendszerek rutinszerűen 99,5% feletti leltári pontosságot érnek el , szemben a 90-95%-os pontossággal strukturálatlan padlóra rakott környezetben.

Munkatermelékenység

A szervezett állványozás egyértelmű helycímkézéssel és optimalizált termékhordozással (gyorsan mozgó áruk elhelyezése a legjobban elérhető helyeken) csökkenti a komissiózási vagy utánpótlási feladatokonkénti utazási időt – közvetlenül megnövelve a raktári dolgozó műszakonkénti elvégzésének számát. A nagy áteresztőképességű műveleteknél az állványelrendezés optimalizálása önmagában javíthatja a kiválasztás termelékenységét 15-30% személyzeti vagy technológiai befektetések változása nélkül.

Ipari állványszerelés: strukturált folyamat

Az ipari állványok felszerelése formális építési folyamat, nem önálló összeszerelési feladat. Képzett személyzetre, mérnöki felügyeletre és a telepítés utáni ellenőrzésre van szükség, mielőtt bármilyen terhelést helyezne a rendszerre.

1. Helyszíni felmérés: Mérje meg a rendelkezésre álló padlófelületet, ellenőrizze az akadályok tiszta magasságát, azonosítsa az oszlopok és a lefolyó helyzetét, és végezzen szerkezetmérnöki felmérést a födém teherbírásáról.
2. A rendszer kialakítása és elrendezése: Készítsen méretarányos beépítési rajzot, amely bemutatja az állványsorokat, a folyosók szélességeit, a vészkijáratokat, a tűzvédelmi égéstermék-tereket és a kezelőberendezések megfordulási távolságait. Erősítse meg az összes gerenda és függőleges specifikációt a terhelési követelményeknek megfelelően.
3. Alkatrész szállítás és szervezés: Szállítson és rendszerezzen álló kereteket, gerendákat, alaplemezeket, horgonyokat és tartozékokat rekeszenként a hatékony telepítési sorrend érdekében.
4. A keret felállítása és igazítása: Állítsa fel a függőleges kereteket az elrendezési rajznak megfelelően, ellenőrizze a vízszintet és a vízszintet, és szükség szerint illessze alá az alaplemezeket a kisebb padlószint-változásokhoz.
5. Padlórögzítés: Fúrja meg és szerelje fel a padlóhorgonyokat a megadott típusnak, beágyazási mélységnek és a mérnök által jóváhagyott nyomatékértékeknek megfelelően. Ne cserélje ki a horgony specifikációit, és ne hagyjon ki horgonyokat egyetlen alaplemezből sem.
6. A gerenda beépítése: Illessze a gerendákat a tervrajz szerint a megfelelő magasságba, és ellenőrizze, hogy az összes gerenda biztonsági csapja teljesen be van-e kapcsolva minden csatlakozási ponton, mielőtt továbblépne a következő rekeszbe.
7. Tartozékok és terhelési figyelmeztetések: Szereljen fel oszlopvédőket, sortávtartókat, folyosóvégi védőket, huzalburkolatokat vagy más meghatározott tartozékokat. Üzembe helyezés előtt rögzítse a kötelező terhelési figyelmeztetéseket az egyes rekeszeken.
8. Üzembe helyezés előtti ellenőrzés: Végezze el az elkészült telepítés hivatalos ellenőrzését a tervrajzok alapján, győződjön meg arról, hogy minden rögzítőelem be van szerelve és meg van nyomva, minden biztosítócsap a helyén van, és minden terhelési figyelmeztetést kifüggesztenek, mielőtt a raklapokat a rendszerre helyezik.

A megfelelő ipari állványrendszer kiválasztása: döntési keret

Az adott művelethez legmegfelelőbb ipari állványrendszer kiválasztása több, egymással összefüggő tényező strukturált értékelését igényli. A következő keretrendszer végigvezeti a döntési folyamatot a kezdeti követelményektől a rendszertípus kiválasztásáig.

• Hány SKU-t kell tárolni? A magas SKU-szám (több ezer termékcsalád) nagy szelektivitást igényel – a szelektív állványok vagy a magasföldszinti polcok felé mutat. Az alacsony SKU-számok és a nagy mennyiségek SKU-nként a nagy sűrűségű rendszereket, például a behajtást vagy az áramlási állványokat részesítik előnyben.
• Szükséges-e a FIFO részvényrotáció? A romlandó áruk, dátumkódolt termékek vagy bármely olyan készlet esetében, ahol először a legrégebbi készletet kell elfogyasztani, a raklapáramú állvány vagy az áthajtós állvány automatikus FIFO-forgást biztosít. A behajtó- és tolórendszerek csak LIFO-k.
• Milyen kezelőberendezések állnak rendelkezésre vagy terveznek? A targonca típusának megválasztása meghatározza a folyosó szélességét, amely közvetlenül befolyásolja a tárolási sűrűséget és az állványok elrendezését. Az állványtípus véglegesítése előtt ellenőrizze a berendezés kompatibilitását.
• Mi a terhelési profil? A szabványos raklapos áruk megfelelnek a hagyományos raklapos állványoknak. A hosszú vagy szabálytalan tárgyak konzolos állványt igényelnek. A nagyon nagy terhek nagy teherbírású függőleges és gerenda szakaszokat igényelnek. A vegyes terhelési profilokhoz több állványtípusra is szükség lehet ugyanazon a létesítményen belül.
• Mi az átviteli követelmény? A nagy áteresztőképességű műveletek előnyben részesítik a hozzáférhetőséget és a gyors ciklusidőket a sűrűséggel szemben. Az alacsonyabb áteresztőképességű, tárolóintenzív műveletek csökkentett szelektivitást is elfogadhatnak a maximális sűrűségért cserébe.
• Mekkora a rendelkezésre álló épületmagasság? A magasabb épületek kiaknázzák a magasrekeszes állványok és az AS/RS rendszerekben rejlő lehetőségeket, amelyek akkor nyújtják a legnagyobb értéküket, ha az épület szabad magassága meghaladja a 10 métert. Az alsóbb épületeket legjobban a hagyományos szelektív vagy drive-in rendszer szolgálja ki.
