Targonca raklaptartó állvány védelme: Gyakorlati útmutató a raktári sérülések megelőzéséhez

Egy elosztóközpontban végzett rutin átjárás során egy raktárvezető észrevett egy kis horpadást egy raklaptartó állvány alsó karimáján. Nem volt rakomány abban az öbölben, így a horpadást kozmetikainak nyilvánították. Három héttel később egy targonca, amely ugyanazt az oszlopot legeltette, a horpadt szakaszt meghajlította, és egy egész raklapot küldött a padlóra. Általában így történnek a raklaptartók sérülései: kisebb ütközések, figyelmen kívül hagyott figyelmeztető táblák és a vártnál jóval hamarabb meghibásodás.

A targonca raklaptartó védelme nem tartozék. A raktárbiztonság és vagyonkezelés alapvető része. A legtöbb állványrendszerben az állványokat és a folyosóvégeket függőleges terhelések hordozására tervezték, nem oldalirányú ütközéseket. Amikor egy targonca lassú sebességgel nekiütközik egy nem védett oszlopnak, az adott elem teherbírása drámaian csökkenhet. Védje az állványt az első ütközés előtt, majd a normál működés részeként ellenőrizze és tartsa fenn a védelmet.

Miért fontosabb a raklapállvány védelme, mint gondolná?

A védetlen állóoszlop minden raklapállvány gyenge pontja. Úgy tervezték, hogy a gerendák és a raklapok nyomóterhelését hordozza. A targonca oldalról történő becsapódása elhajlítja az oszlopperemet, és amint a keresztmetszet deformálódik, a terhelési út megváltozik. Ez a hajlított oszlop továbbra is megtarthatja jelenlegi súlyát, de elveszíti azon képességének nagy részét, hogy elnyelje a további feszültségeket, például egy második ütközést, egy eltolt terhelést vagy a normál állványrezgést.

A fenti táblázat rangsorolja a raklaptartó állványok leggyakoribb károsodásának forrásait a külön védelem nélküli raktárakban. A legnagyobb részarányt a targonca támasztóoszlopokkal szembeni ütközései adják, ezt követik a folyosóvégeken bekövetkezett ütközések. A be- és kirakodási hibák is állandó károkat okoznak, még akkor is, ha nem történik ütközés. Ez a disztribúció azért fontos, mert a két legfelső forrás pontosan ott található, ahol az egyszerű védőelemek különbséget tudnak tenni. Az állórészeket és a folyosóvégeket lefedő védelmi program tehát képes kezelni a legtöbb kockázatot. A százalékos arányok létesítményenként változhatnak, de a minta rendkívül konzisztens.

Az egyik fontos részlet a látható és rejtett sérülések közötti különbség. A támasztóoszlop hátulján lévő horpadás gyors áthaladáskor nem biztos, hogy látható, de ettől még változtat az oszlop szerkezeti kapacitásán. Éppen ezért a védelmet a sérülés észlelése előtt kell felszerelni, nem pedig az elgörbült keret megtalálása után.

Hol kell összpontosítani: támasztóoszlopok, fogaslécvégek és gerendavégek

A raklapos állványnak három olyan zónája van, amelyeket a legvalószínűbb, hogy elüt a targonca: a folyosók felé néző oszlopok, a folyosók sarkainál végződő állványok és a rakományok be- és távozó gerendái. Minden zónához más típusú védőburkolat szükséges, mivel az ütközési szög és gyakoriság eltérő.

Egy hatékony megközelítés ezt a három zónát egy rendszerként kezeli. Amikor egy targonca megfordul egy folyosó végén, a fogasléc végvédője eltalálja az első ütést, és elirányítja a targoncát a függőlegestől. Ha a terhelést túl gyorsan helyezik el, a gerenda végének ütközőlemeze védi a reteszelő mechanizmust. Ily módon a védelem akkor működik a legjobban, ha az egyes folyosók forgalmi mintájához igazodik.

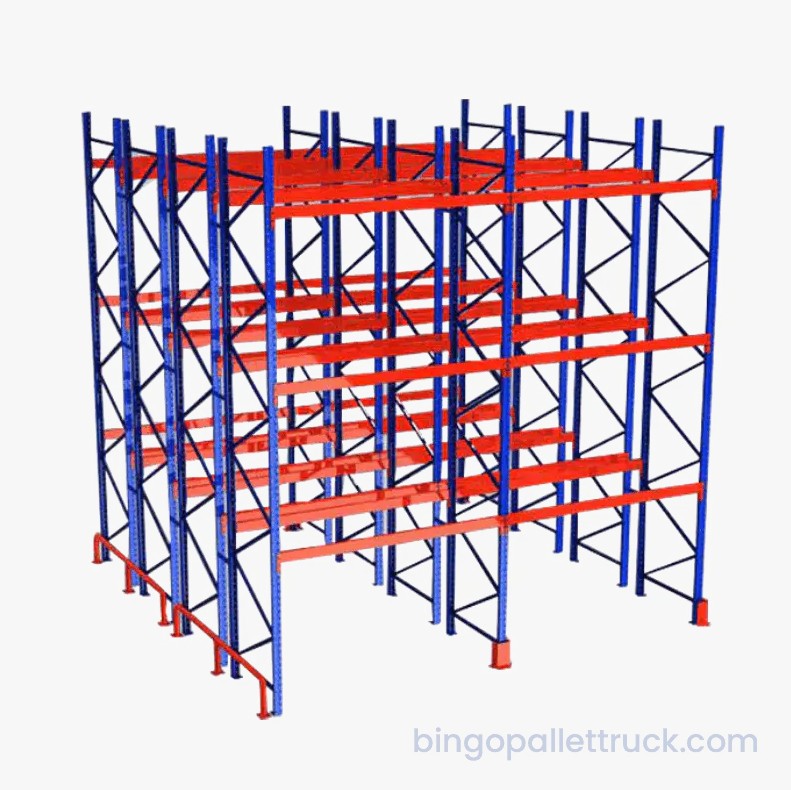

Nagy teherbírású szelektív raklap állvány állítható gerendákkal Ez az állítható gerendás raklapállvány rétegenként akár 1800 kg-ot is elbír, és rugalmas tárolási elrendezésekhez illeszkedik. Itt fontos a folyosóvédelem és a targonca távolsági igényeinek felmérésének szerkezeti alapja. Termék megtekintése →

Védelmi lehetőségek összehasonlítása: védőburkolatok, sorompók és oszlopok

A raktárkezelők több alapvető védelmi módszer közül választhatnak. Az oszlopvédők egy oszlop köré tekerednek, a fogasléc végvédői a sor külső felületét védik, a tartóoszlopok vagy sorompók pedig fizikai elválasztást hoznak létre a targonca forgalma és az állvány között. A megfelelő opció a folyosó szélességétől, a teherautó típusától és attól függ, hogy milyen gyakran éri az adott területet.

Az oszlopdiagram egy réteges védelmi terv hatását szemlélteti. Egy védelem nélküli létesítmény évente több mint húsz állványsérülést is könnyen rögzíthet. Az alapvető oszlopvédők hozzáadása csökkenti a közvetlen függőleges találatok számát, de szabadon hagyja a folyosóvégeket és a gerendavégeket. A teljes védelmi program, amely függőleges védőket, végvédőket és sorompókat tartalmaz, egy kis számjegyre csökkenti a számot. Ez nem egy fix szám; a tendencia összhangban van az iparági megfigyelésekkel. Még a védelem mérsékelt növelése is gyorsan csökkenti a javítási költségeket és az állásidőt.

A radardiagram két általános védelmi anyagot hasonlít össze öt teljesítménykritérium alapján. A kék sokszög nagy ütésállósággal és alacsonyabb beépítési sebességgel rendelkező acél védőburkolatokat mutat. A világosabb sokszögben gyorsabban szerelhető polimer védőburkolatok és valamivel alacsonyabb ütésállóság látható. A költségek és a karbantartás egyszerűsége mindkettőnél összehasonlítható, míg a láthatóság kedvez a könnyebb polimer védőburkolatoknak a keskeny folyosókon. A kompromisszum egyértelmű: az acél nyújtja a legerősebb pontvédelmet, míg a polimer könnyebben felszerelhető és könnyebben ellenőrizhető. A gyakori kemény ütésekkel járó folyosóknál továbbra is az acél a biztonságosabb választás; alacsony forgalmú területeken a polimer gyakran elegendő védelmet biztosít alacsonyabb beépítési költség mellett.

Elrendezési és tervezési lehetőségek, amelyek csökkentik a targonca hatását

Az állványvédelem nem áll meg a védőburkolatok hozzáadásával. A raktár elrendezése határozza meg, hogy a targonca milyen gyakran érintkezik az állvánnyal. Keskeny folyosók, vak sarkok az állványvégek közelében és rakodóterületek, ahol nincs elegendő fordulási hely, megteremtik az ütközés feltételeit. A tervezési döntések eltávolíthatják ezeket a feltételeket, mielőtt problémává válnának.

A vonaldiagram egy általános mintát mutat a védelmi program végrehajtása után. Az első három negyedévben továbbra is magas a káresemények száma, mivel az állványnak nincs külön védőburkolata. A negyedik negyedév végén a védelmet telepítik, és megkezdődik a kezelői képzés. Ezt követően a bejelentett hatások száma folyamatosan csökken. A vonal két szegmense jól láthatóvá teszi a hatást: a magas plató a védelem előtt és a csökkenő trend utána. Ez a minta gyakran még erősebb azokban a létesítményekben, amelyek a folyosók elrendezését és a forgalom áramlását is módosítják.

• Tartsa a targonca fordulási sugarai és a fogasléc végei közötti távolságot a fogasléc gyártója által javasolt minimális érték felett.
• Szereljen be tükröket vagy domború biztonsági tükröket a vakfolyosók kereszteződéseibe.
• Használjon jól látható padlójelöléseket, hogy a kezelőket a rakodási zónákba irányítsa.
• Fontolja meg az áramlásos vagy behajtható állványok kialakítását, amelyek korlátozzák a targonca által az állványon belül megtett távolságot.

Az elrendezés megváltoztatása nem mindig költséges. A nagy forgalmú folyosók áthelyezése az állvány végétől távolabb, az egyes sorok végéhez fordulókör hozzáadása, valamint a kezelők képzése a rackre merőleges megközelítésre jelentős felújítás nélkül csökkentheti az ütközések gyakoriságát.

Készítsen egyszerű raklaptartó védelmi tervet

Nem kell átterveznie az egész raktárt a raklaptartók védelmének megkezdéséhez. A gyakorlati terv áttekintéssel kezdődik, és ütemezett ellenőrzésekkel ér véget. Az alábbi lépések elég egyszerűek egy meglévő létesítményhez, és elég rugalmasak egy új építéshez.

1. Sétáljon minden folyosón, és jelölje meg a támasztékokat és a fogasléc végeit, amelyeken minden hajlat, karcolás vagy elmozdult védőburkolat látható.
2. Szereljen fel védelmet először a leginkább kitett oszlopokra, általában az első két függőleges oszlopra mindkét folyosó végén és minden oszlopra egy forduló közelében.
3. Tanítsa meg a targonca kezelőit, hogy jelentsék a fogasléccel való érintkezést, még akkor is, ha a targonca nem sérült meg láthatóan.
4. Minden jelentett hatás után ütemezzen dokumentált ellenőrzést és évente egyszer egy teljes állvány-auditot.
5. Tekintse át a vak sarkok és szűk fordulóterületek elrendezését, és állítsa be a forgalom áramlását a védőburkolatok cseréje előtt.

Ha maga az állvány régebbi, vagy nem egyezik a jelenlegi targoncaflottával, fontolja meg a tárolószerkezet korszerűsítését egy szélesebb körű biztonsági beruházás részeként. A nagy sűrűségű rendszer csökkentheti azt az időt, ameddig a targonca keskeny sorokban tölt, és egy jól megtervezett szelektív állvány biztosítja azt a helyet, amelyre a kezelőknek szükségük van a rakomány biztonságos elhelyezéséhez. Létesítményspecifikus ajánláshoz vegye fel a kapcsolatot raktári megoldások csapatával vagy tekintse át a mi ellátási lánc megoldások gyártása hogy megtudja, hogyan csökkenti az ütközés kockázatát az integrált állvány- és kezelési rendszer.

Testre szabott be-/behajtó állvány a nagy sűrűségű tároláshoz Ez a nagy sűrűségű állvány a targonca sávokat integrálva 30–50%-kal növeli a kapacitást, és támogatja a LIFO vagy FIFO áramlást. Érdemes megfontolni a tárolószerkezetek korszerűsítésénél a folyosói navigáció és az ütközési kockázat csökkentése érdekében. Termék megtekintése →
